國產化產品中心

  • 蘇州迅芯微-寬帶信號調理芯片

    ACOMD4000，比較器 輸出接口：PECL 工作頻率：1.5GHz 封裝形式：TSSOP20 兼容型號max9601查看詳細

  • 蘇州迅芯微-寬帶低延遲產品線-超高速DAC

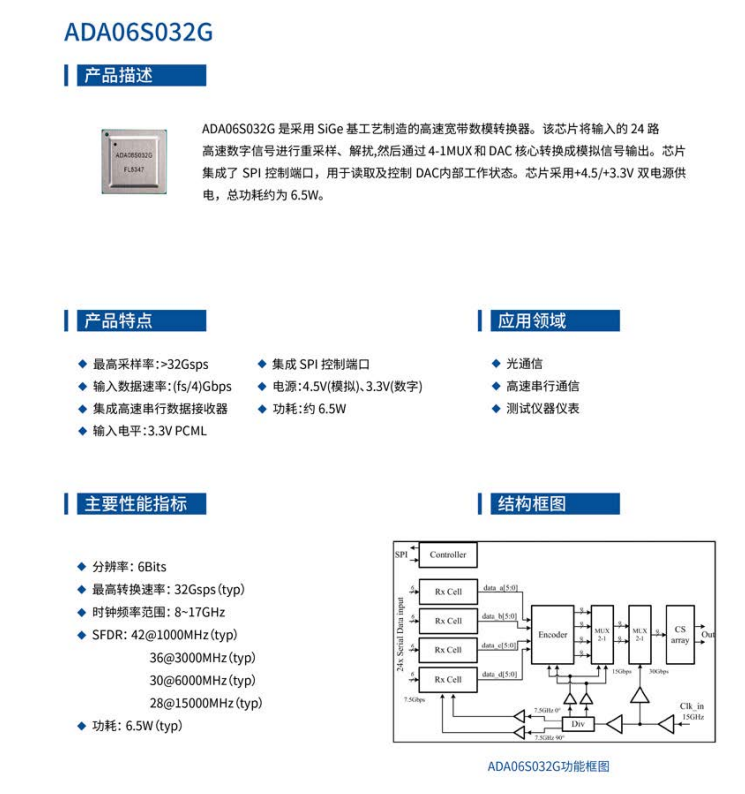

    ADA06S032G是采用 SiGe基工藝制造的高速寬帶數模轉換器。該芯片將輸入的24路高速數字信號進行重采樣、解擾,然后通過4-1MUX和 DAC核心轉換成模擬信號輸出。芯片集成了 SPI控制端口，用于讀取及控制 DAC內部工作狀態。芯片采用+4.5/+3.3V 雙電源供電，總功耗約為 6.5W。 ADA06S9000L是采用Si基工藝制造的高速寬帶數模轉換器。該芯片提供LVDS輸入，可將輸入的數字信號通過DAC核心轉換成模擬信號輸出。LVDS接口最高可實時接收高達1.125Gbps每通道的高速信號。芯片集成了SPI控制端口，用于讀取及控制DAC內部工作狀態。本芯片采用FC-BGA-256封裝形式,可以在工業級環境溫度范圍TA(-40°C~+85°C)內正常工作。 ADA08S010G 是采用SiGe BiCMOS 工藝的超高速數模轉換器，最高采樣率為10GS/S，分辨率8bit。輸入數據接口采用低延遲LVDS接口，并支持全速率輸出，瞬時帶寬>4GHz。芯片支持 NRZ模式和 RF模式;在RF模式下，可支持直接輸出第二奈奎斯特區的信號。芯片采用 BGA392 封裝。 ADA12S6000 是采用SiGe BiCMOS 工藝的超高速數模轉換器，最高采樣率為6GSPS，分辨率12bit。輸入數據接口采用低延遲LVDS接口，并支持全速率輸出。芯片支持NRZ模式和RF模式;在RF模式下，可顯著提高第二奈奎斯特區輸出信號的幅度。芯片采用BGA392封裝。查看詳細

  • 蘇州迅芯微-寬帶低延遲產品線，超高速ADC

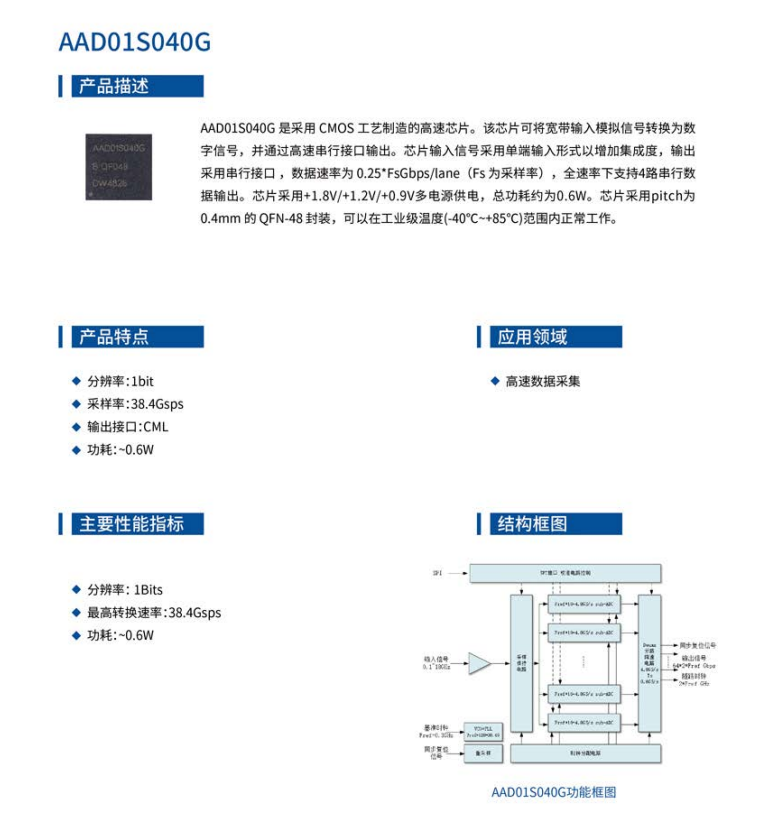

    AAD01S040G 是采用 CMOS 工藝制造的高速芯片。該芯片可將寬帶輸入模擬信號轉換為數字信號，并通過高速串行接口輸出。芯片輸入信號采用單端輸入形式以增加集成度，輸出采用串行接口，數據速率為0.25"FsGbps/lane(Fs為采樣率)，全速率下支持4路串行數據輸出。芯片采用+1.8V/+1.2V/+0.9V多電源供電，總功耗約為0.6W。芯片采用pitch為0.4mm 的 QFN-48 封裝，可以在工業級溫度(-40°C~+85°C)范圍內正常工作。 AAD06S032G 是采用 Si基工藝制造的高速寬帶模數轉換器。采用4路交織技術，子ADC 采用自主創新的折疊內插架構。該芯片可將輸入模擬信號轉換成6bit數字信號，在對數據進行擾碼后通過CML接口輸出。輸出信號可以在純擾碼、擾碼前數據、擾碼后數據3種數據流中切換以便于后端 FPGA或 ASIC芯片可靠的數據接收。芯片采用+4.5V、+3.3V雙電源供電，功耗約為 10W。芯片有 256個引腳，采用FC-BGA封裝。 AAD06S9000L是采用Si基工藝制造的高速寬帶模數轉換器。該芯片可將輸入模擬信號轉換成 6bits數字信號，再對數據進行8倍解復用(DeMUX)之后通過LVDS接口輸出。輸出信號包含一路時鐘信號(輸入時鐘的16分頻)和48路數據信號，均為LVDS 電平標準。芯片采用+4.4V、+3.3V和+2.5V電源供電，功耗約為3.24W。芯片有256個引腳，采用FC-BGA封裝形式，可以在工業級溫度范圍(-40°C~+85°C)內正常工作。查看詳細

  • 蘇州迅芯微-高速時鐘鏈芯片

    ABUF18Q是采用Si基工藝制造的高速時鐘緩沖芯片。該芯片可將輸入模擬信號經過比較轉換為數字電平，并通過1：4緩沖后輸出。輸入信號共模為3.3V，差模峰峰值為100mV~1000mV，輸出信號共模為3V，差分峰峰值約為600mV，共包含4路差分輸出。芯片采用+3.3V單電源供電，功耗約為270mW，采用0.5mm引腳間距的QFN-16引腳的封裝形式。查看詳細

  • 蘇州迅芯微-高速高精度DAC

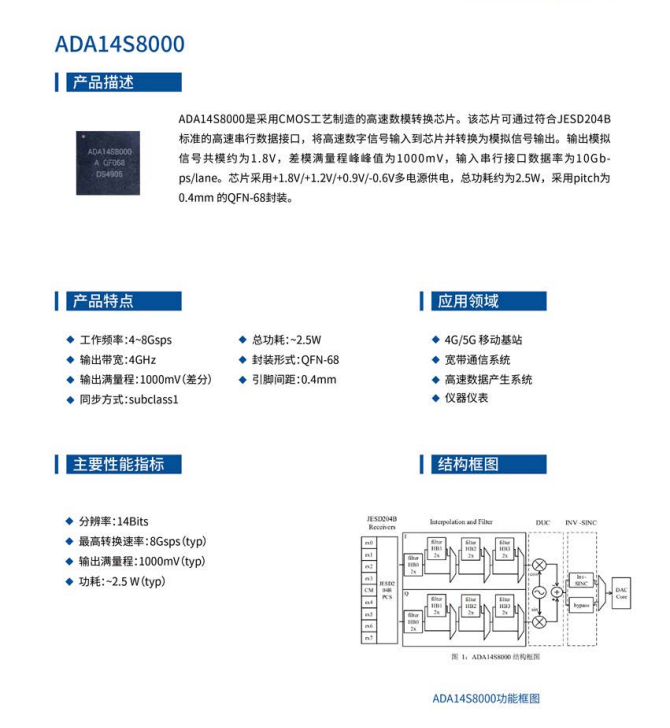

    ADA14S8000是采用CMOS工藝制造的高速數模轉換芯片。該芯片可通過符合JESD204B標準的高速串行數據接口，將高速數字信號輸入到芯片并轉換為模擬信號輸出。輸出模擬信號共模約為1.8V，差模滿量程峰峰值為1000mV，輸入串行接口數據率為10Gbps/lane。芯片采用+1.8V/+1.2V/+0.9V/-0.6V多電源供電，總功耗約為2.5W，采用pitch為0.4mm 的QFN-68封裝。 ADA16D6000是采用CMOS 工藝制造的高速數模轉換芯片，最高轉換速率為6GSpS。該芯片可通過符合JESD204B標準的高速串行數據接口，將高速數字信號輸入到芯片并轉換為模擬信號輸出。輸出模擬信號共模約為1.8V，差分滿量程峰峰值為1000mV，高速串行接口數據率為 Fc*1.25 Gbps/lane。芯片采用+1.8V/+1.2V/+0.9V/-1.8V 多電源供電，總功耗約為1W，采用 pitch為0,4mm的QFN-88封裝。查看詳細

  • 蘇州迅芯微-高速高精度ADC

    AAD12D2000 是采用 CMOS 工藝制造的雙通道高速模數轉換芯片，包含了兩顆 2Gsps12bitADC。該芯片可將寬帶輸入模擬信號轉換為數字信號，并通過符合JESD204B的高速串行接口輸出。輸入信號共模約為1.5V，差模滿量程峰峰值為1200mV，輸出串行接口數據率為5”FsGbps/lane(Fs為采樣率)，全速率下支持8路串行數據輸出。芯片采用+1.8V/+1.2V/+0.9V多電源供電，總功耗約為2.3W，采用pitch為0.4mm 的QFN-68 封裝。 AAD12Q0250是采用CMOS工藝制造的高速模數轉換芯片，該芯片可將寬帶輸入模擬信號轉換為數字，并通過標準的LVDS接口輸出。輸入信號差分峰峰值為2V，輸出12路1Gbps的LVDS信號。芯片通道數可配置，支持1/2/4通道模式。模擬輸入選通方案可配置，任意一路模擬輸入可以加載到任意一路子ADC。電源電壓采用1.8V/1.9V供電，總功耗為900mV，采用pitch為0.4mm的OFN68封裝。 AAD12S2000 是采用 CMOS 40nm 工藝制造的高速模數轉換芯片。該芯片內含四個最高可工作在750MSps的子ADC，可以將寬帶輸入模擬信號轉換為數字信號，并通過符合JESD204B的高速串行接口輸出。輸入信號共模約為1.5V，差模滿量程峰峰值為1200mV，輸出串行接口數據率為2.5*FsGbps/lane(Fs為采樣率)，全速率下支持8路串行數據輸出。芯片采用+1.8V/+1.2V/+0.9V多電源供電，總功耗約為2W，采用pitch為0.4mm 的 OFN-68封裝。 查看詳細

首頁 上一頁 下一頁 尾頁 頁次：1/1頁 共6條記錄 轉頁
